產品描述

參數

一、系統介紹

1、低速電動車無人駕駛系統組成

（1）激光雷達

多線激光雷達

（2）組合導航系統

組合導航系統

（3）ACU(工控機)

預裝ubuntu16.04操作系統；電源啟動設置（上電就自動工作，不需要使用者去操作電源開關）；處理器 7代i5；內存8G；內置兩路CAN（工控機內置CAN卡，CAN卡需要使用Fintek的F81601 PCIe to 2 CANBUS）；配置VGA、HDMI接口；具有多個USB、LAN口；具有Wifi功能。

（4）VCU(車輛控制中心)

車輛控制中心，上聯定位、探測、工控系統（激光雷達、組合導航系統和工控機含配套軟件），下聯車身控制系統（電機控制、線控轉向、線控制動），形成完整的電動車無人駕駛控制系統。

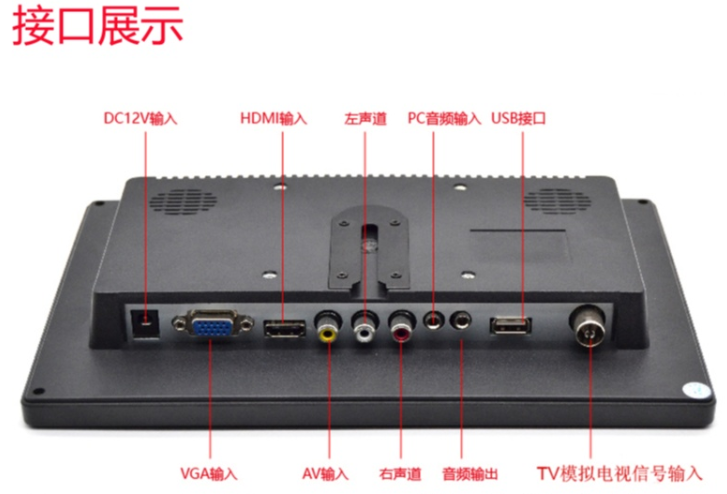

（5）顯示屏

根據車輛儀表板實際情況，配備10英寸的高清顯示屏（HDMI或VGA接口），用來顯示車輛運行軌跡、運行狀態數據，提供人機對話界面。

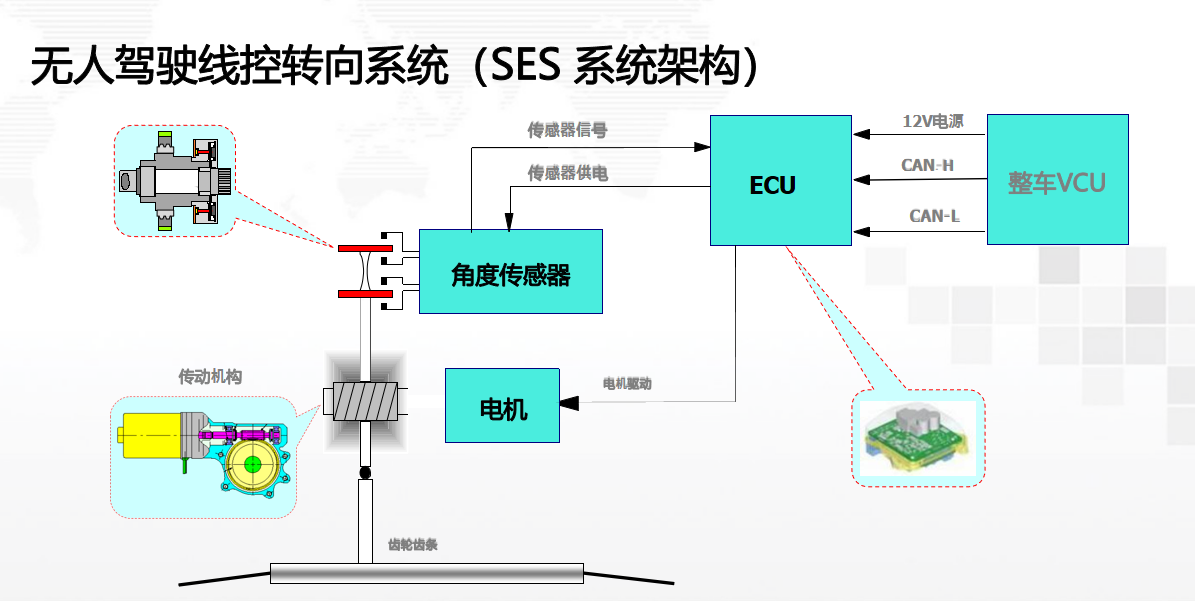

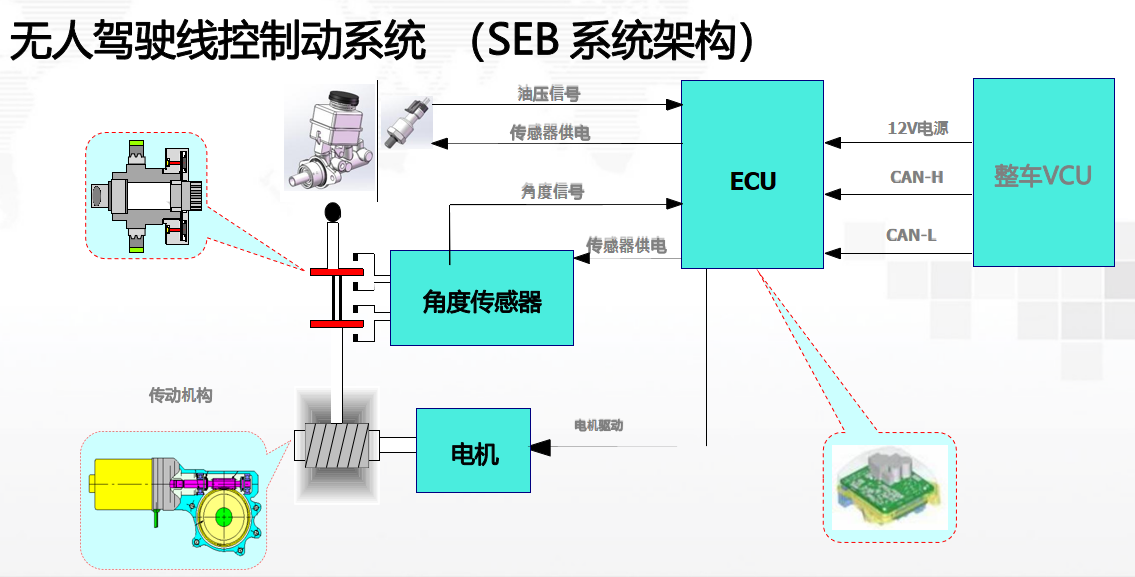

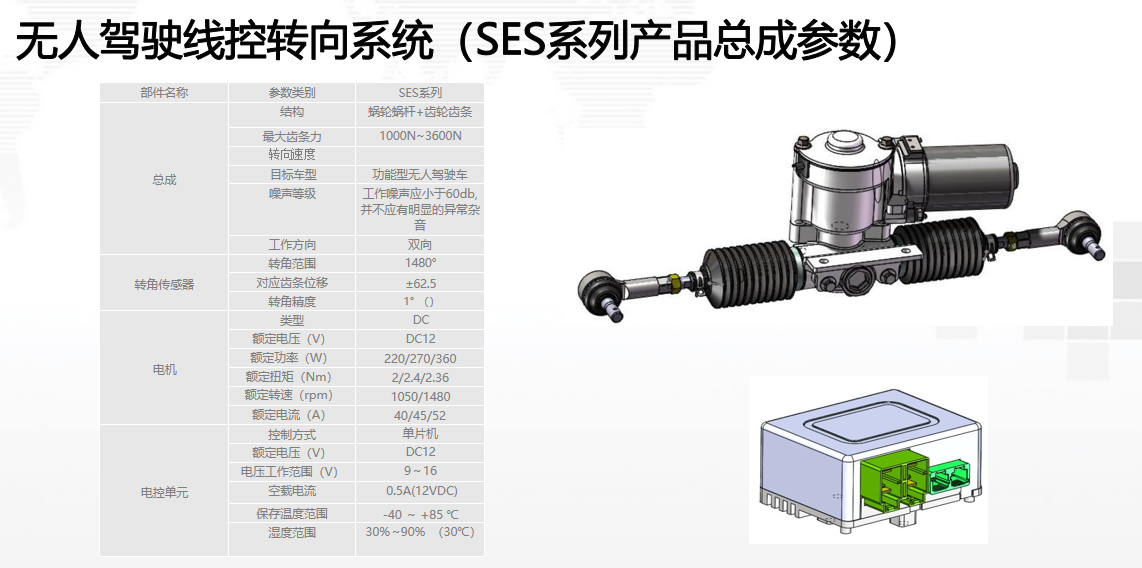

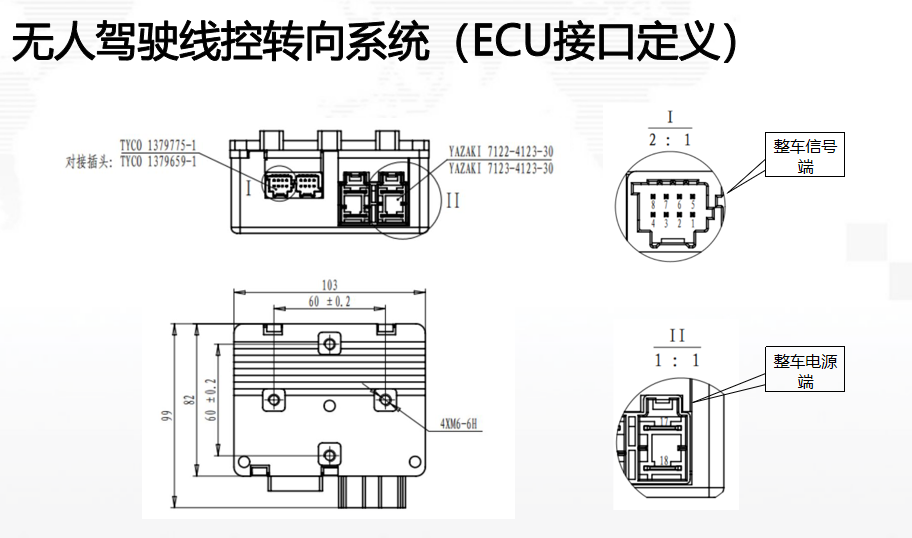

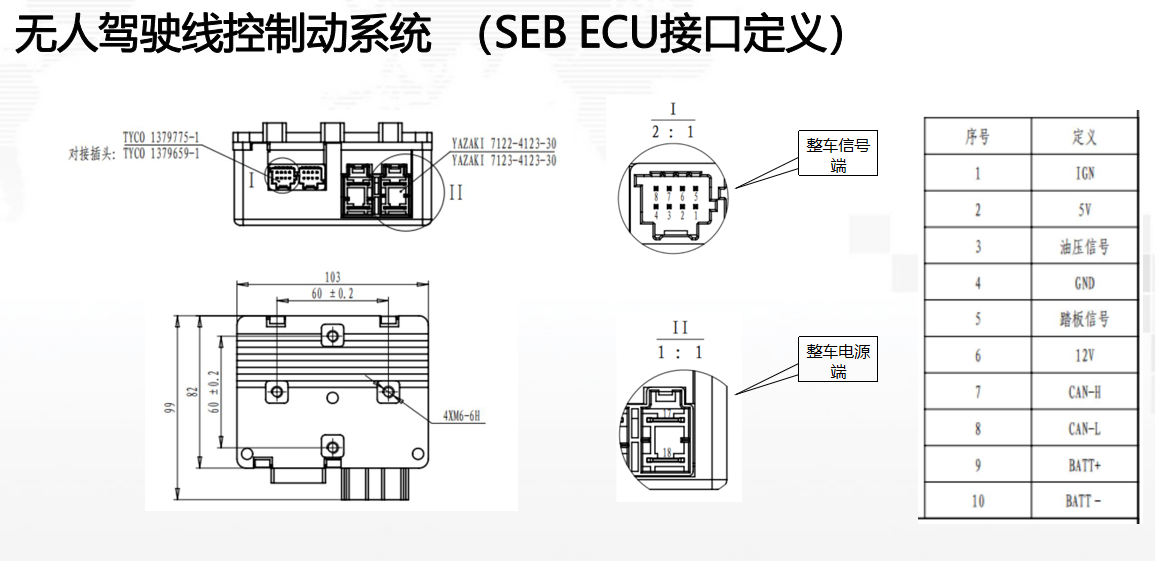

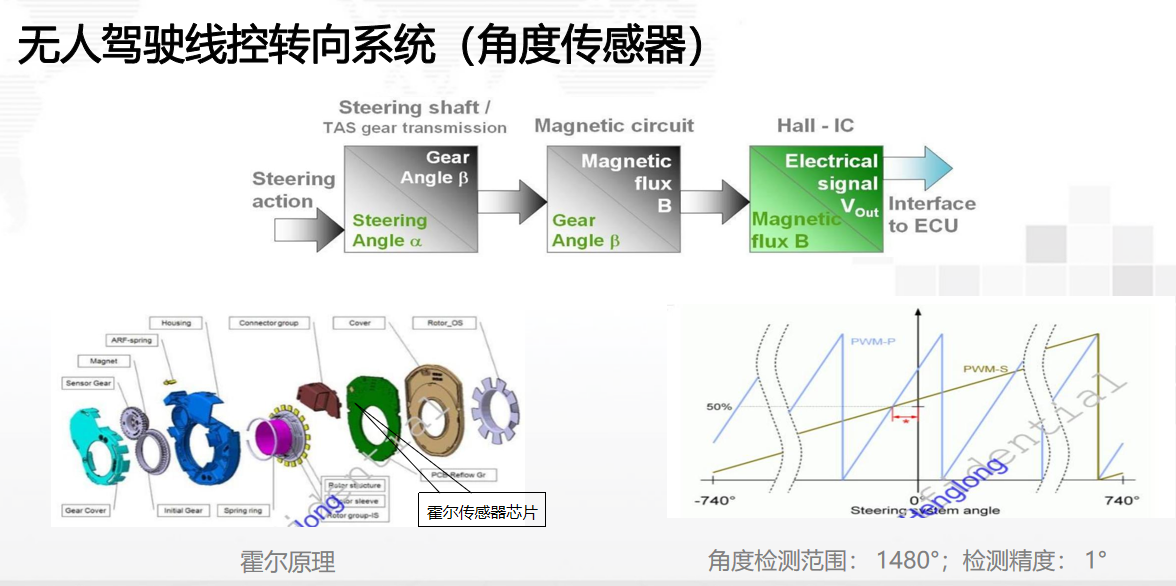

2、車輛及底盤線控執行系統要求

（1）VCU通過CAN1接收自動駕駛控制器ACU發送的檔位、驅動、制動、轉向、駐車等控制指令。通過CAN2發送給線控系統執行。

（2）VCU接收車輛儀表板上的自動駕駛/人工駕駛開關、車輛啟動開關、路徑選擇開關的信息，并通過CAN1發送給ACU。

（3）車輛儀表板上安裝自動駕駛/人工駕駛開關、車輛啟動開關、路徑選擇開關、電源開關（控制工控機及顯示屏上電）。

（4）車輛上預留工控機、組合導航系統、激光雷達、顯示屏的安裝及布置位置。

（5）車輛供應商制定并提供CAN1的報文協議。

1、低速電動車無人駕駛系統組成

二、激光雷達

部件簡介

多線激光雷達，是世界領先的小型激光雷達，主要面向無人駕駛汽車環境感知、機器人環境感知、無人機測繪等領域。

現采用混合固態激光雷達方式，集合了多個激光收發組件，測量距離高達

150 米，測量精度+/- 2cm 以內，出點數高達 300,000 點/秒，水平測角 360°，垂直測角

-15°~15°。

通過 16 個激光發射組件快速旋轉的同時發射高頻率激光束對外界環境進行持續性的掃描，經過測距算法提供三維空間點云數據及物體反射率，可以讓機器看到周圍的世界，為定位、導航、避障等提供有力的保障。

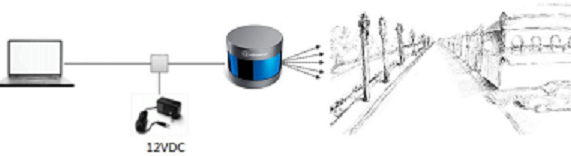

該設備的使用過程包括以下步驟：

1.連接雷達成像設備；

2.解析數據包獲得旋轉角，測距信息，以及校準反射率；

3.依據雷達的旋轉角，測距以及垂直角度計算 XYZ 坐標值；

4.根據需求存儲數據；

5.可讀取設備當前狀態配置信息；

6.可根據需求重新配置以太網、時間、轉速信息。

2、產品規格1

2.1規格參數

表 1 產品規格

傳感器	TOF 法測距 16 通道測距：40cm 至 150 米（目標反射率 20%）2 精度：±2cm（典型值，具體分布參考圖 2 精度說明）3 視角（垂直）：±15°（共 30°）角分辨率（垂直）：2° 視角（水平）：360° 角分辨率（水平/方位角）：0.1°（5Hz）至 0.4°（20Hz）轉速：300/600/1200rpm（5/10/20Hz）
激光	Class 1 波長：905nm 激光發射角（全角）：水平 7.4mrad，垂直 1.4mrad
輸出	~300k 點/秒百兆以太網 UDP 包中包含距離信息旋轉角度信息經校準的反射率信息同步的時間標簽（分辨率 1us）
機械／電子操作	功耗：12w (典型值) 4 工作電壓：9-32VDC（需要配備接口盒子和穩定的電源）重量：0.87kg（不包含數據線）

1.以下數據只針對量產產品，任何樣品、試驗機等其他非量產版本可能并不適用本規格數據；

2.測距能力以 20% NIST 漫反射板作為目標，測試結果會受到環境影響，包括但不限于環境溫度、光照強度等因素；

3.測距精度以 50% NIST 漫反射板為目標，測試結果會受到環境影響，包括但不限于環境溫度、目標物距離等因素，且精度值適用于大部分通道，部分通道之間存

4。設備功耗測試結果會受到外部環境影響，包括但不限于環境溫度、目標物的距離、目標物反射率等因素；

尺寸：直徑 109mm * 高 80.7 mm

防護安全級別：IP67

工作環境溫度范圍：-30℃~60℃5

存儲環境溫度范圍：-40℃~85℃

2.2精度說明

3、電氣接口

3.1設備電源

在配備接口盒子一同使用的時候，設備供電要求電壓范圍 9-32 VDC，推薦使用 12 VDC。

如果不使用接口盒子給連接雷達的端子供電，必須使用經過穩壓的 12VDC。V4.0 及以后版本雷達將寬壓功能集成在雷達內部，所以可以使用 9-32VDC 直接給雷達供電。

設備工作狀態下功耗約為 12W（典型值）。

3.2電氣安裝

RS-LiDAR-16 激光雷達從主機下殼體側面引出的纜線（電源/數據線）的另一端使用了標準的 SH1.25 接線端子，接線端子針腳序號如下圖所示。

用戶使用成像雷達可將 SH1.25 端子插入 Interface BOX 中對應的位置。

具備使用航插接口的版本，雷達側面主機到航插頭的線纜長度為 1 米。航插秧接口上具體引腳定義如下

圖3 接線端子針腳序號

Pin	Wire Color	Function
1	Red	+12V
2	Yellow	+12V
3	White	GROUND
4	Black	GROUND
5	Green	GPS PULSE
6	Blue	GPS REC
7	Brown	LiDAR Ethernet RX-
8	Brown white	LiDAR Ethernet RX+
9	Orange	LiDAR Ethernet TX-
10	Orange white	LiDAR Ethernet TX+

圖 4 航插接口引腳序號

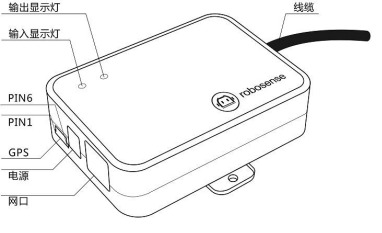

3.3 Interface Box 接口說明

RS-LiDAR-16 出廠默認接駁 Interface BOX。

RS-LiDAR-16 附件 Interface BOX 具有電源指示燈及各類的接口，可接駁電源輸入、網線及 GPS 輸入線。其端口包含：設備電源輸入（DC 5.5-2.1 母座），RS-LiDAR-16 數據輸出

（RJ45 網口座）以及 GPS 設備輸入（SH1.0-6P 母座）。航插版接口盒線長有 3 米，有其他線長需求請聯系 Robosense 技術支持。因?yàn)槔走_(dá)版本不同，接口盒 GPS 口的定義和電平要求有兩種，各接口相對應的位置如下圖所示：

Pin No.	V4.0 and later versions	Other versions
1	GPS PULSE	GPS REC
2	+5V	GPS PULSE
3	GND	GND
4	GPS REC	NC
5	GND	NC
6	NC	+5V

圖5 Interface Box 接口定義

注意：RS-LiDAR-16 的“地”與外部系統連接時，外部系統供電電源負極（“地”）與 GPS

系統的“地”必須為非隔離共地系統。

電源正常輸入時，紅色電源輸入指示燈亮起；電源正常輸出時，綠色電源輸出指示燈亮起。當輸入指示燈點亮，輸出指示燈暗滅時，Interface BOX 進入保護狀態。如輸入指示燈及輸出指示燈同時暗或滅時，請檢查電源輸入是否正常，如電源輸入正常，即 Interface BOX 可能已經損壞，請返廠維修。

GPS 接口定義：GPS REC 為 GPS UART 輸入；GPS PULSE 為 GPS PPS 輸入。網絡接口遵循 EIA/TIA568 標準。

電源接口使用標準 DC 5.5-2.1 接口。

圖 6 Interface Box 連接示意圖

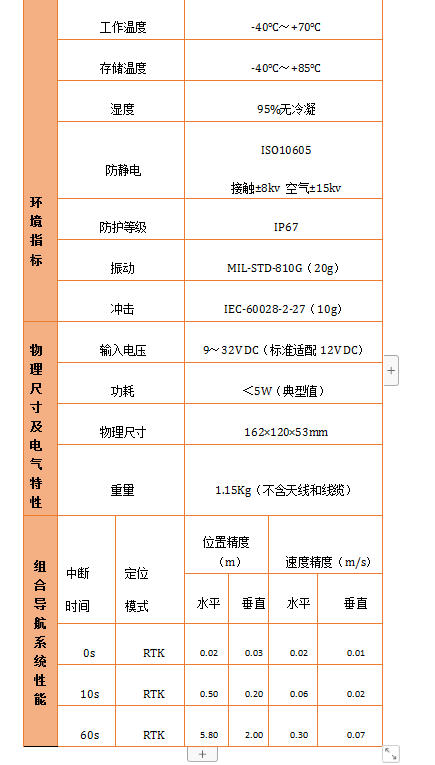

衛星精密定位導航

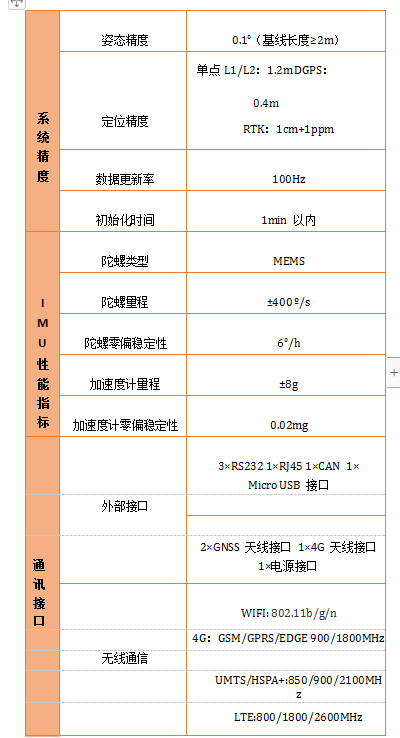

1、產品介紹

1.1簡介

產品在衛星定位方面采用全系統多頻方案，具有全天候、全球覆蓋、高精度、高效率、應用廣泛等優點。針對衛星信號易受城市峽谷、建筑山林等遮擋、以及多路徑干擾的情況，產品內置高精度 MEMS 陀螺儀與加速度計，支持外接里程計信息進行輔助，借助新一代多傳感器數據融合技術，大大提高了系統的可靠性、精確性和動態性，實時提供高精度的載體位置、姿態、速度和傳感器等信息，良好的滿足城市峽谷等復雜環境下長時間、高精度、高可靠性導航應用需求。
