知識課堂
名詞介紹
- 分類：知識課堂
- 發布時間：2021-08-11 14:06:30
- 訪問量：0
|
型號 |
A型 |
A+型 |
B型 |
B+型 |
2代B型 |
3代B型 |
3代B+型 |
CM3 [5] |
4代B型 [6] |
|
|||||||||||||
|
SOC [7] |
BroadcomBCM2835（CPU，GPU，DSP和SDRAM，USB） |
Broadcom BCM2836 |
Broadcom BCM2837 |
Broadcom BCM2837(B0) |
Broadcom BCM2837 |
BroadcomBCM2711 |
|
||||||||||||||||
|
ARM1176JZF-S核心（ARM11系列）700MHz |
ARM Cortex-A7 (ARMv7系列) 900MHz (四核心) |
ARM Cortex-A53 1.2GHz 64-bit quad-core ARMv8 CPU |
ARM Cortex-A53 1.4GHz 64-bit quad-core ARMv8 CPU |
ARM Cortex-A53 1.2GHz 64-bit quad-core ARMv8 CPU |
Quad core Cortex-A72 (ARM v8) 64-bit @ 1.5GHz |
|
|||||||||||||||||
|
Broadcom VideoCore IV，OpenGL ES 2.0,1080p 30 h.264/MPEG-4 AVC 400Mhz |
VideoCore VI，H.265 (4Kp60 decode)，H.264 (1080p60 decode, 1080p30 encode)，OpenGL ES 3.0 graphics 500Mhz |
|
|||||||||||||||||||||
|
256 MB（與GPU共享，可以理解為集成顯卡的顯存與內存共享） |
512MB |
1GB (LPDDR2) |
1GB |
1GB |
1GB/2GB/4GB/8GB(Rev1.2)LPDDR4 |
|
|||||||||||||||||
|
USB接口 個數 |
2* USB2.0 |
4* USB2.0 |
0 |
2 × USB 3.0 ports 2 × USB 2.0 ports |
|
||||||||||||||||||
|
視頻 輸入 |
15-針頭 MIPI 相機 (CSI) 界面，可被樹莓派相機或樹莓派相機(無紅外線版)使用 |
2-lane MIPI CSI camera port |
|
||||||||||||||||||||
|
影像 輸出 |
RCA視頻接口輸出（僅1代B型有此接口），支持PAL和NTSC制式，支持HDMI (1.3和1.4)， 分辨率為640 x 350 至 1920 x 1200 支持PAL 和NTSC制式。 |
hdmi/dpi/dsi |
2 × micro HDMI ports (up to 4Kp60 supported) 2-lane MIPI DSI display port composite video port |
|
|||||||||||||||||||
|
音源 輸出 |
3.5mm插孔，HDMI電子輸出或I²S |
hdmi |
hdmi/stereo audio |
|
|||||||||||||||||||
|
板載 存儲 |
SD/MMC/SDIO卡插槽 |
MicroSD卡插槽 |
SD / MMC / SDIO卡插槽 |
MicroSD卡插槽 |
MicroSD卡插槽 |
SD/eMMC |
Micro SD card slot |
|
|||||||||||||||
|
網絡 接口 |
無（可外部擴展） |
10/100以太網接口 |
10/100以太網接口 802.11n Wireless LAN Bluetooth 4.1 Bluetooth Low Energy (BLE) |
千兆以太網 802.11ac Wireless LAN（2.4G/5G雙頻） Bluetooth 4.2 BLE |
無 |
●Gigabit Ethernet ●2.4 GHz and 5.0 GHz IEEE 802.11ac wireless ●Bluetooth 5.0 BLE |
|
||||||||||||||||
|
外設 |
8個GPIO, 外加下列外設(亦可當作GPIO使用)：UART、I²C、帶兩個選擇的SPI總線，+3.3 V、+5 V、地線 |
17個GPIO及HAT規格鋪設 |
除A型所擁有之外設之外，亦有4個GPIO可供用戶使用(需自行焊接電路) |
17個GPIO及HAT規格鋪設 |
|
48x GPIO |
Raspberry Pi standard 40 pin GPIO header (fully backwards compatible with previous boards)，6 × I2C，6 × UART (muxed with I2C)，5 × SPI |
||||||||||||||||
|
額定 功率 |
300mAH（1.5W） |
200mAH(1W) |
700mAH（3.5W） |
600mAH（3.0W） |
800mAH(4.0W) |
|
3.5W |
5V3A |
|
||||||||||||||
|
電源 輸入 |
5V / 通過MicroUSB或GPIO頭 |
增加POE供電 |
5V |
5V DC via USB-C connector (minimum 3A)5V DC via GPIO header (minimum 3A)Power over Ethernet (PoE)–enabled(requires separate PoE HAT) |
|
||||||||||||||||||
|
重量 |
45g |
23g |
45g |
|
|
46g |
|
||||||||||||||||
|
總體 尺寸 |
85.60 x 53.98 mm |
65 × 56.5 × 10 mm |
85 x 56 x 17mm |
|
67.6x31mm |
88 x 58 x 19.5 mm (主板尺寸：85 x 56 mm) |
|
||||||||||||||||
|
操作 系統 |
Debian GNU/Linux 、Fedora、Arch Linux 、RISC OS，詳見： [8 2代B型以上型號還支持Windows10 IoT [9] |
|
|||||||||||||||||||||
版本區別

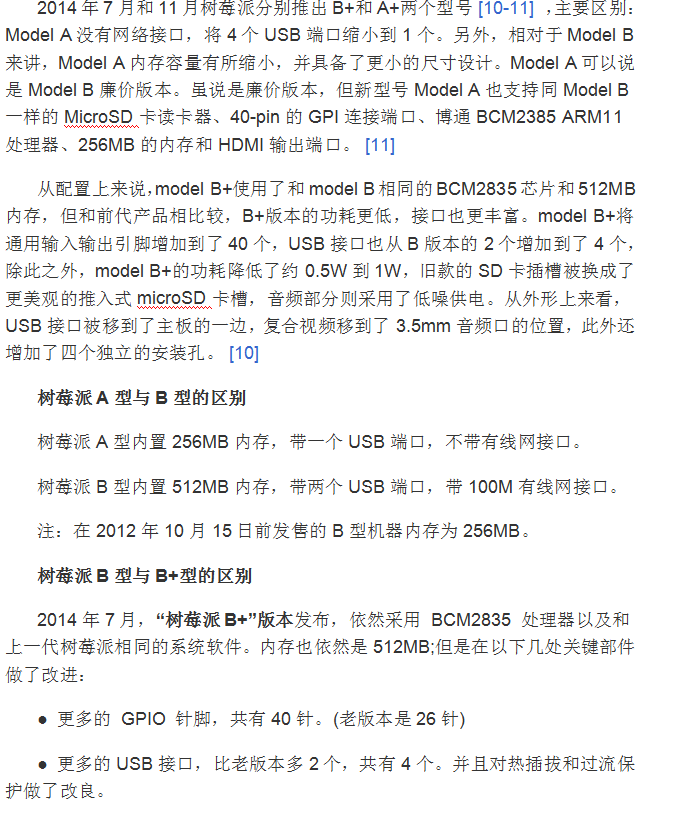

早期，樹莓派早期有A和B兩個型號，主要區別：A型：1個USB、無有線網絡接口、功率2.5W,500mA、256MB RAM；B型：2個USB、支持有線網絡、功率3.5W，700mA、512MB RAM。

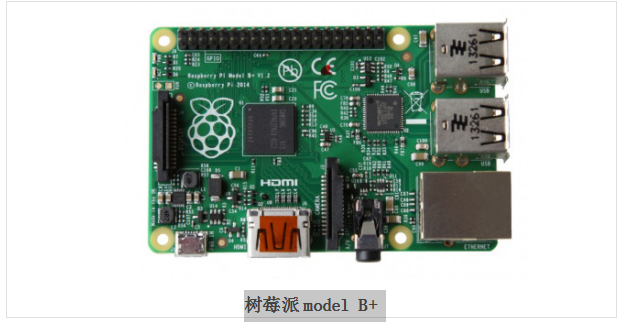

● 用Micro SD插口替換了老的SD插口。
● 更低的功耗，降低了功耗0.5～1W。
● 音頻優化，音頻電路采用了專用的低噪音電源。
● 更簡潔的外形，B+版本將USB接口和電路板邊沿對齊了、移除AV接口，并在主板上做了4個固定孔，方便固定。
樹莓派2 相比前代
● CPU 單線程速率為提升 1.5 倍（up by 1.5x）
● Sunspider 跑分提升 4 倍（4x faster）
● 基于 NEON 的多核視頻解碼速率提升 20 倍（20x faster）
● SysBench 整體多線程 CPU 分?jǐn)?shù)為舊版的 6 倍（6x）
樹莓派2B型與樹莓派B型的區別
● 搭載900MHz 的四核處理器（900MHz quad-core ARM Cortex-A7 CPU ），預計性能6倍于之前的B+版本。
● 1GB LPDDR2 SDRAM，2倍于之前的B+版本。
● 與1代完全兼容。
由于CPU已經升級到 ARM Cortex-A7 系，所以樹莓派2將支持運行全系列的 ARM GNU/Linux 發行版。包括 Ubuntu 甚至 微軟的 Windows 10。
紅版樹莓派
2013年2月國內廠商深圳韻動電子取得了該產品在國內的生產及銷售權限，為了便于區分市場，樹莓派基金會規定韻動電子在中國大陸銷售的樹莓派一律采用紅色的PCB，并去掉FCC及CE標示，從此，紅板樹莓派便來到了國內廣大的樹莓派愛好者身邊……
樹莓派3B型與樹莓派2B型的區別
2016年2月，“樹莓派3B版本發布。
● 搭載1.2GHz 的64位四核處理器（ARM Cortex-A53 1.2GHz 64-bit quad-core ARMv8 CPU）。
● 增加802.11 b/g/n無線網卡。
● 增加低功耗藍牙4.1適配器。
● 最大驅動電流增加至2.5A。

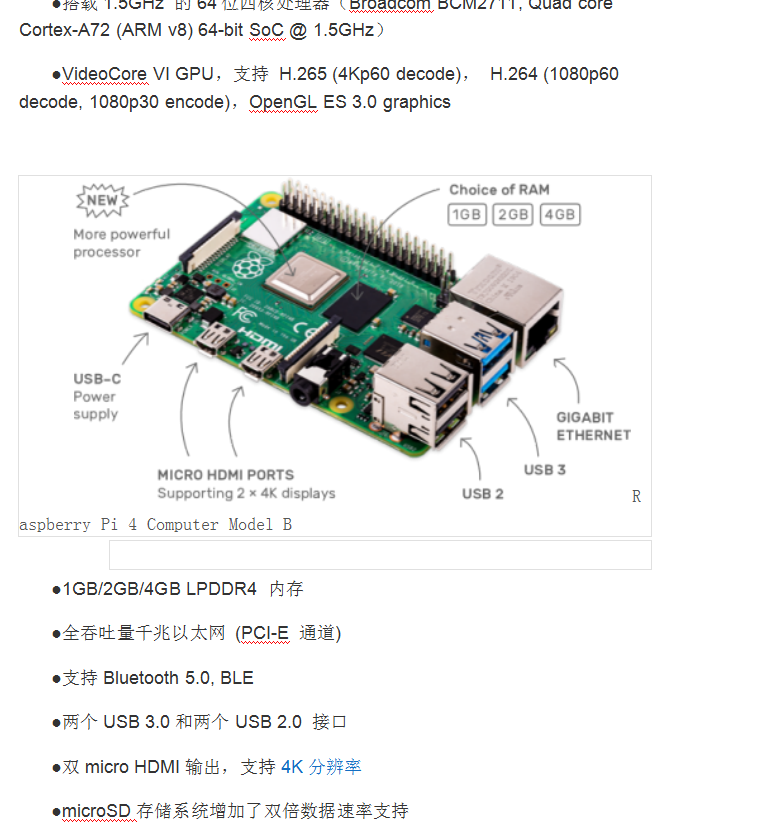

樹莓派4B型與樹莓派3B+型的區別 [12-13]
北京時間2019年6月24日，“樹莓派4B版本發布。
●先前版本的microUSB供電接口在樹莓派4B型中變更為USB Type-C接口
●驅動電流增加至3A

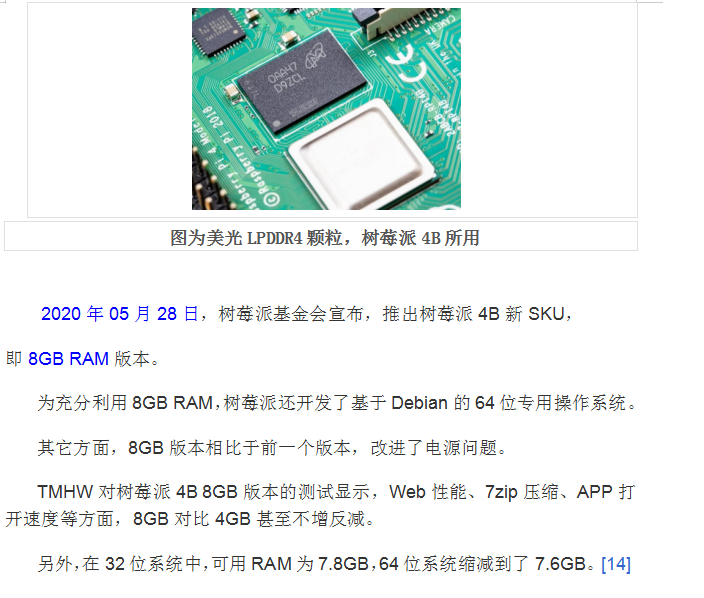

樹莓派4B Rev1.2，即8GB RAM版本
配件
SD 卡（預裝系統） USB HUB*
USB 鍵盤和鼠標 HDMI 轉VGA 的轉接器*
有HDMI 接口的顯示器或電視機 網線*
HDMI 信號線 外殼*
USB 電源 * 為可選 [4]
Micro-USB 連接線 WiFi 適配器*（USB 無線網卡
